目前全球范圍之內(nèi)硅膠材料基本完全容易人們的生活當(dāng)中，從目前的趨勢(shì)了解，硅膠材質(zhì)只會(huì)越來越廣泛的在我們身邊出現(xiàn)，而隨著生活水平與工業(yè)科研的發(fā)展，它的研發(fā)創(chuàng)新都是在圍繞我們的生活而發(fā)展，所以您也應(yīng)該了解了解它的工藝與缺陷，避免以后在購買硅膠產(chǎn)品時(shí)還對(duì)它的品質(zhì)質(zhì)量不夠透徹！

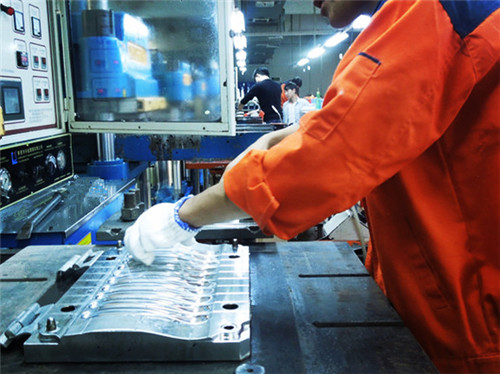

1、成型周期不飽和，模壓時(shí)的溫度和時(shí)間太短，導(dǎo)致硅膠產(chǎn)品固化成型不熟

2、機(jī)臺(tái)壓力未能調(diào)控到位，導(dǎo)致產(chǎn)品分型線邊緣產(chǎn)生壓合破邊和直接分段未能成型。

3、厚度比較厚的產(chǎn)品加壓太快，沒有采用二次排氣導(dǎo)致模具困氣，成型后導(dǎo)致排氣排不出導(dǎo)致內(nèi)鼓包現(xiàn)象。

4、模具留料槽不夠，模具合模迅速，空氣未能順利排出則產(chǎn)品已經(jīng)固化成型很容易導(dǎo)致產(chǎn)品出現(xiàn)包封鼓包現(xiàn)象。

5、模具生產(chǎn)結(jié)構(gòu)不合理，對(duì)于較復(fù)雜類硅膠制品需要在多個(gè)模板之中分出流膠口，保證邊料能夠順利流出，對(duì)易出現(xiàn)氣孔的地方可加開跑氣槽，上模板壁腔不宜太深。

6、操作時(shí)成型時(shí)間跟不上，很多模具由于結(jié)構(gòu)的復(fù)雜性在擺膠的時(shí)候需要多方面進(jìn)行擺料，所以導(dǎo)致在操作過程中還未能擺放完畢，膠料已經(jīng)被燙死，這就和操作有很大的關(guān)系了。

7、模具幾臺(tái)內(nèi)有水分或者噴灑脫模劑時(shí)用量過多，導(dǎo)致液體還沒蒸發(fā)進(jìn)入壓合狀態(tài)成型，會(huì)導(dǎo)致產(chǎn)品表面出現(xiàn)劃痕以及直接無法成型，

8、膠料過期，硅膠廠家混煉的材料放置時(shí)間太長導(dǎo)致其中添加的固化劑失效，在生產(chǎn)室導(dǎo)致無法成型或者半生半熟的現(xiàn)象，建議從新添加硫化劑翻煉膠料

9、成型環(huán)境受溫度影響，由于硅膠制品屬于熱壓成型工藝，所以不能受溫度影響，特別是在模具出模以及用風(fēng)槍吹模具時(shí)時(shí)間不能過長，否則導(dǎo)致模具溫度降低產(chǎn)品產(chǎn)品鼓包現(xiàn)象。

10、缺料現(xiàn)象，在人員擺放膠料時(shí)可能會(huì)因?yàn)閿[放的位置問題導(dǎo)致成品固化后出現(xiàn)出現(xiàn)缺料現(xiàn)象，也有在切膠時(shí)由于材料的重量沒能掌控導(dǎo)致缺膠成型不熟現(xiàn)象。

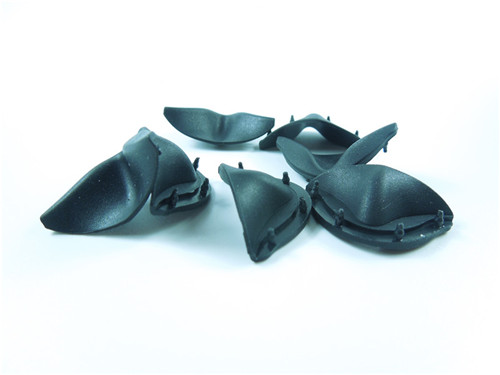

在硅膠制品生產(chǎn)工藝中，不良的因素主要分為三個(gè)部分，模具不良，生產(chǎn)不良，外觀不良，而鼓包缺料的不良因素占據(jù)生產(chǎn)不良的大部分，所以解決了鼓包缺膠以及破邊現(xiàn)象，那就是環(huán)境黑點(diǎn)雜志的問題，對(duì)于外觀的不良基本在硅膠制品生產(chǎn)廠家加工環(huán)境中即可解決，所以中心不良問題點(diǎn)還是生產(chǎn)的管控。
